“线上配方功能”适用条件 · Sever端: cMT-SVR& cMT3151 · Client端:iE/cMT-HD/eMT/cMT系列 · 支持软件版本:Easybuilder Pro V5.05.02或更新版本

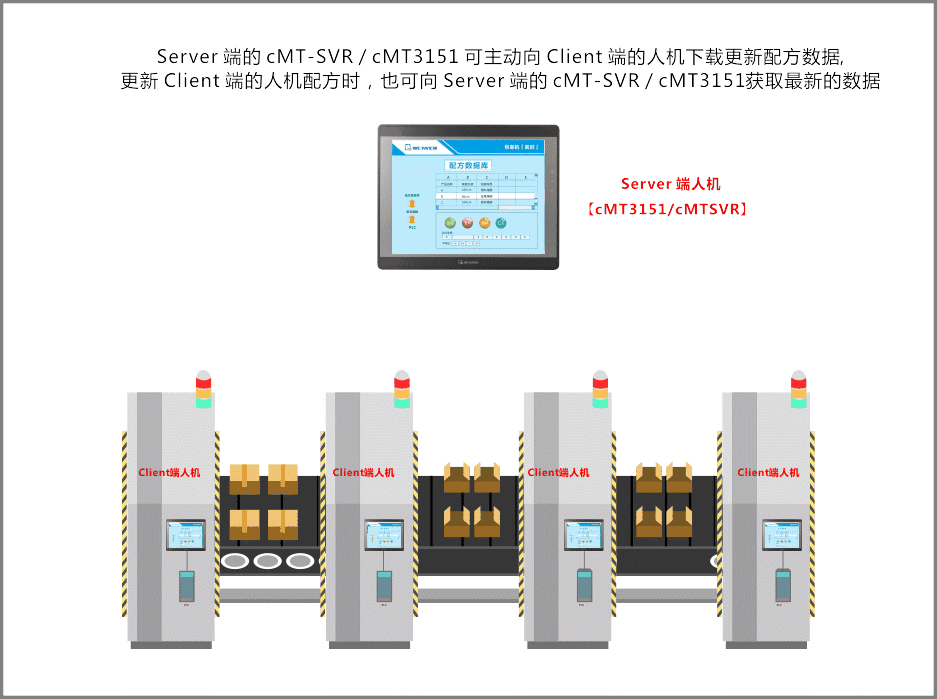

应用架构及特点 Server端的人机(cMT-SVR/cMT3151)拥有配方数据库,用于储存现场所有机器所需的配方。 当用户更新配方数据库后,Sever端的cMT-SVR/cMT3151可主动向Client端的人机下载更新的配方数据。 同样地,当用户要更新Client端的人机配方时,也可向Sever端的cMT-SVR/cMT3151获取最新数据。线上同步更新配方,确保数据一致性与安全性。
操作步骤 注:以下Server端人机IP地址为:192.168.1.100 步骤1. Client端建立系统架构,Easybuilder 编辑菜单栏---系统参数设置---添加本地及Server远端HMI,设定远端HMI IP地址192.168.1.100,如下图所示:
步骤2.建立配方数据库---配方检视---配方编辑元件---PLC模拟设定—配方共享IP地址等等。如下图所示:
步骤3. 在菜单栏 [元件] > [文件操作] > [导入/导出] 中新增一笔,来源选择 [远端HMI],并定义远端HMI的地址。详细设置如下图所示:
步骤4:设定共享远端配方数据的HMI的IP地址192.168.1.100,配方数据可以通过【汇入】按钮LW10把Server端数据更新到Client端。当Client端为cMT-SVR或者cMT3151时,Client端和Server端可以相互汇入数据。
