------PROFIBUS-DP即过程现场总线分布式外围设备(Process Fieldbus-Decentralised Peripherals)在SIMOCODE-DP和自动化级之间提供高性能的通信。控制命令、运行数据、统计数据和参数数据均通过两线式总线电缆传输。而且，也可使用光链路模块，这样，数据传输将通过塑料或玻璃纤维光缆予以实现。

------此处，插入可编程逻辑控制器(PLC)内的通讯处理器(CP/IM)提供与总线相连的SIMOCODE-DP设备的管理并形成与用户程序的接口。SIMOCODE-DP数据的进一步处理，即向监控系统内的集成以及任何的随后处理均由用户程序执行。

------

传输时间短

------为实现短的传输时间，PROFIBUS-DP设有若干个数据信道。多达12个字节可周期性地从SIMOCODE-DP发送到自动化级并且多达4个字节可返回。

------一旦有变化，即诊断信道受到事件控制时，20个字节的诊断数据仅发送到SIMOCODE-DP的自动化级。在自动化系统起动过程中，213个字节的参数数据仅发送到SIMOCODE-DP。

------

通讯-PROFIBUS-DPV1

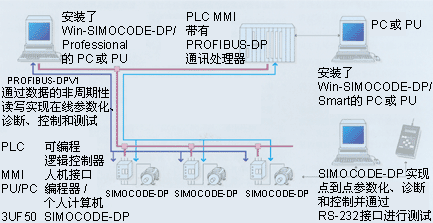

------PROFIBUS-DP标准已经围绕数据的非周期性读写作了扩展，使用PROFIBUS-DPV1可实现这一点。非周期性读写对于SIMOCODE-DP来说意味着，从中央工作站，通过与PC或PU(装有Win-SIMOCODE-DP/Professional软件)配合使用的通讯处理器和PROFIBUS-DPV1可读写所有控制、诊断、测试和参数数据。PROFIBUS-DPV1是PROFIBUS-DP的辅助协议，它无需增设线路或接口。

------

PROFIBUS-DP的技术规范

------站的总数   30个SIMOCODE-DP/分段；使用RS485中继器，122个SIMOCODE-DP
传输介质   屏蔽双绞线电缆或塑料/玻璃纤维光缆
最在距离   双绞线为9.6km，玻璃纤维光缆为100km，塑料纤维光缆为425m。
通讯协议   PROFIBUS-DP(EN 50170,IEC61158)，PROFIBUS-DPV1
传输速率   9.6，45.45，93.75，187.5，500，1500kBit/s

------

通讯处理器

------SIMOCODE-DP可与任何能读GSD文件并能处理下列数据的标准DP主机一起工作：

• 控制数据，1或4字节，周期性，从DP主机到SIMCODE-DP；
• 信令数据，1/4/12字节，周期性，从SIMOCODE-DP到DP主机；
• 诊断数据，20字节，非周期性，从SIMOCODE-DP到DP主机；
• 参数数据，213字节。

------对于数据的非周期性读写，通讯处理器必须采用标准扩展型PROFIBUS-DPV1。

------

可扩展的总系统

------如果目前总线系统不适用，则以后也可容易地重新配备。因为SIMOCODE-DP处理所有电动机保护

------继电器和控制功能，而这与自动化级无关。当然，SIMOCODE-DP也可作为独立于PROFIBUS-DP的电动机保护继电器和控制器。

------

模块化设备配置

------SIMOCODE-DP系统的模块化配置意味着它可用作馈电装置的保护和控制设备。该系统由下列部件组成：

------

Win-SIMOCODE-DP

------在Windows95或Windows NT环境下的任何一台AT兼容的PC上运行。用于起动、诊断和维护。
手动控制(开(ON)，关(OFF)，...)
诊断(电流显示，故障，...)
参数化(地址，波特率，设定电流，控制功能，...)
包括在线帮助(Online Help)和参数数据实例。

------

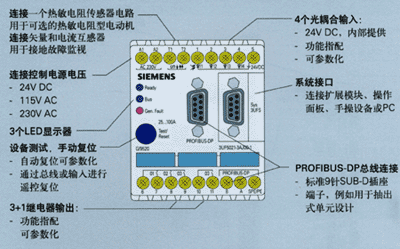

3UF50基本单元

------这个带有四个输入和四个输出的基本单元自动执行所有保护和控制功能，并提供与PROFIBUS-DP的连接。这四个输入由内部的24V DC电源供电。扩展模块、操作面板、手操设备或PC均可通过系统接口予以连接。该基本单元有三种不同的控制电源电压类型：24V DC，115V AC， 230V AC。

------

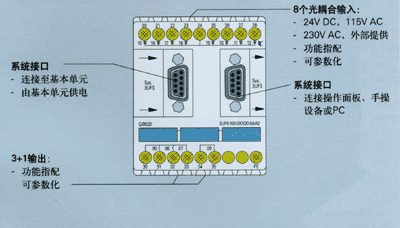

3UF51扩展模块

------该扩展模块另外向系统提供八个输入和四个输出。设备本身由基本单元供电。这八个输入必须连接到一外部电源上。此处，有三种不同类型的电压(24VDC、115VAC、230VAC)。与基本单元的连接心脏与操作面板、与手操设备或与PC的连接均是通过系统接口来进行的。

------

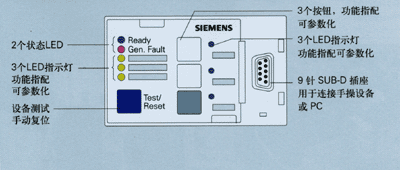

3UF52操作面板

------用于对柜内的驱动器进行手动控制。可连接至基本单元和连接至扩展模块。由基本单元供电。对于手操设备或PC可实现连接。安装在前面板内或IP54柜门内。

------三个按钮可自由参数化。六个信令LED也可自由参数化。

------

3WX36手操装置

------该装置可连接到基本单元、扩展模块或运行模块上。用于调试、诊断和维护。
手动控制(开(ON)，关(OFF)，...)
诊断(电流显示，故障，...)
参数化(地址，波特率，设定电流，控制功能，...)

------

OM-SIMOCODE-DP

------STEP 7- Object Manager 在STEP 7调用Win-SIMOCODE-DP/Professional

------

带有插头的连接电缆

------在基本单元、扩展模块或操作面板之间连接。

------

总线终端/总线终端模块

------如果PROFIBUS-DP连接至基本单元，则可使用带有内置总线终端电阻的标准9针Sub-D插头。尤其对于在电动机控制中心(MCC抽出式单元设计)内采用SIMOCODE-DP来说，设有一个带有内置电源的总线终端模块。这可甚至确保将总线内的最后单元取走的情况下，而对数据流不会造成任何损坏。

------

操作手册

------可提供有SIMOCODE-DP系统手册，该手册描述了SIMOCODE-DP功能性的每个细节。该手册的目的是有助于项目规划和系统起动，并对PROFIBUS-DP通讯接口和项目实例作了综合描述。

------SIVACON--具有通讯功能的低压开关设备
可进行通讯的低压开头设备

------除了提供可进行通讯的3WN6断路器和AS接口模块以外，SIMOCODE-DP目前还提供另一个低压开关设备用通讯模块。

------SIMOCODE-DP可在SIVACON^®-用于对采用固定式设计和抽出式设计的所有馈线进行控制。

------

高可用率-SIVACON抽出式设计没问题

------SIVACON抽出式设计可使系统操作员能够快速适应不断变化的系统要求。

------由于SIMOCODE-DP直接集成到抽出式单元内，因而实现了与馈线和相应SIMOCODE-DP的顺畅连接。抽出式单元的置换可无需中断总线连接就能进行。

------

带有SIMOCODE-DP的SIVACON开关设备的技术配置

------3UF52运行模块始终可从前面接触，并且位于相关抽出式单元的前面板内。

------带有集成电流互感器的3UF50基本单元内置于抽出式单元中。

------每根馈线均可在配电盘上予以自动调节和控制，这是通过将手操设备或带有WIN-SIMOCODE-DP软件的PC连接到在前面板内集成的运行模块上来实现的。

------此外，所有由SIMOCODE-DP确定的运行数据、诊断数据和统计数据都可读。
