| 订货数据 | 订货号 |
| CPU 222 | |
|
24V DC电源 24V DC输入 24V DC输出 |
6ES7 212-1AB23-0XB0 |
|
100～230V AC电源 24V DC输入继电器输出 |
6ES7 212-1BB23-0XB0 |
| CPU 222 DC/DC/DC | CPU 222 AC/DC/ 继电器 | |
| 物理特性 | ||
| 尺寸(W X H X D) | 90 x 80 x 62 mm | 90 x 80 x 62 mm |
| 重量 | 270 g | 310 g |
| 功耗 | 5 W | 7 W |
| 存储器特性 | ||
| 程序存储器 | ||
| 在线程序编辑时 | 4096 bytes | 4096 bytes |
| 非在线程序编辑时 | 4096 bytes | 4096 bytes |
| 数据存储器 | 2048 bytes | 2048 bytes |
| 装备(超级电容) | 50小时/典型值(40°C时最少8小时) | 50小时/典型值(40°C时最少8小时) |
| (可选电池) | 200天/典型值 | 200天/典型值 |
| I/O特性 | ||
| 本机数字量输入 | 8 输入 | 8 输入 |
| 本机数字量输出 | 6 输出 | 6 输出 |
| 本机模拟量输入 | 无 | 无 |
| 本机模拟量输出 | 无 | 无 |
| 数字I/O映象区 | 256(128输入/128输出) | 256(128输入/128输出) |
| 模拟I/O映象区 | 32(16输入/16输出) | 32(16输入/16输出) |
| 允许最大的扩展I/O模块 | 2个模块 | 2个模块 |
| 允许最大的智能模块 | 2个模块 | 2个模块 |
| 脉冲捕捉输入 | 8 | 8 |
| 高速计数器 | ||
| 总数 | 4个 | 4个 |
| 单相计数器 | 4，每个30KHz | 4，每个30KHz |
| 两相计数器 | 2，每个20KHz | 2，每个20KHz |
| 脉冲输出 | 2个20KHz(仅限于DC输出) | 2个20KHz(仅限于DC输出) |
| 常规特性 | ||
| 定时器总数 | 256个 | 256个 |
| 1ms | 4个 | 4个 |
| 10ms | 16个 | 16个 |
| 100ms | 236个 | 236个 |
| 计数器总数 | 256(由超级电容或电池备份) | 256(由超级电容或电池备份) |
| 内部存储器位掉电保持 | 256(由超级电容或电池备份) | 256(由超级电容或电池备份) |
| 112(存储在EEPROM) | 112(存储在EEPROM) | |
| 时间中断 | 2个1ms分辨率 | 2个1ms分辨率 |
| 边沿中断 | 4个上升沿和/或4个下降沿 | 4个上升沿和/或4个下降沿 |
| 模拟电位器 | 1个8位分辨率 | 1个8位分辨率 |
| 布尔量运算执行时间 | 0.22μs | 0.22μs |
| 时钟 | 可选卡件 | 可选卡件 |
| 卡件选项 | 存储器、电池和实时时钟 | 存储器、电池和实时时钟 |
| 集成的通信功能 | ||
| 接口 | 1个RS-485接口 | 1个RS-485接口 |
| PPI,DP/T波特率 | 9.6,19.2和187.5kbaud | 9.6,19.2和187.5kbaud |
| 自由口波特率 | 1.2kbaud至115.2kbaud | 1.2kbaud至115.2kbaud |
| 每段最大电缆长度 | 使用隔离的中继器：187.5kbaud可达1000米，38.4kbaud可达1200米 | 使用隔离的中继器：187.5kbaud可达1000米，38.4kbaud可达1200米 |
| 未使用隔离中继器：50米 | 未使用隔离中继器：50米 | |
| 每段32个站，每个网络126个站 | 每段32个站，每个网络126个站 | |
| 最大站点数 | 32 | 32 |
| 最大主站数 | 是(NETR/NETW) | 是(NETR/NETW) |
| 点到点(PPI主站模式) | 共4个，2个保留 | 共4个，2个保留 |
| MPI连接 | (1个给PG，1个给OP) | (1个给PG，1个给OP) |
| 电源特性 | ||
| 输入电源 | ||
| 输入电压 | 20.4至28.8 VDC | 85至264 VAC(47至63 Hz) |
| 输入电流 | 85mA (仅CPU，24 VDC) | 40/20mA (仅CPU，120/240 VAC) |
| 500mA (最大负载，24 VDC) | 140/70mA (最大负载，120/240 VAC) | |
| 冲击电流 | 12A，28.8 VDC时 | 20A，264 VAC时 |
| 隔离(现场与逻辑) | 不隔离 | 1500 VAC |
| 保持时间(掉电) | 10ms，24 VDC时 | 20/80ms，120/240 VAC时 |
| 保险(不可替换) | 3A，250 V时慢速熔断 | 2A，250 V时慢速熔断 |
| 24 VDC传感器电源 | ||
| 传感器电压 | L+减5V | 20.4至28.8 VDC |
| 电流限定 | 1.5A峰值，终端限定非破坏性 | 1.5A峰值，终端限定非破坏性 |
| 纹波噪声 | 来自输入电源 | 小于1 V峰分值 |
| 隔离(传感器与逻辑) | 非隔离 | 非隔离 |
| 数字量输入特性 | ||
| 本机集成数字量输入点数 | 8输入 | 8输入 |
| 输入类型 | 漏型/源型(IEC类型1/漏型) | 漏型/源型(IEC类型1/漏型) |
| 额定电压 | 24 VDC，4mA典型值时 | 24 VDC，4mA典型值时 |
| 最大持续允许电压 | 30V DC | 30V DC |
| 浪涌电压 | 35V DC，0.5秒 | 35V DC，0.5秒 |
| 逻辑1信号(最小) | 15 VDC，2.5mA | 15 VDC，2.5mA |
| 逻辑0信号(最大) | 5 VDC，1mA | 5 VDC，1mA |
| 输入延迟 | 可选(0.2至12.8ms) | 可选(0.2至12.8ms) |
| 连接2线接近开关传感器(Bero) | ||
| 允许漏电流最大 | 1mA | 1mA |
| 隔离(现场与逻辑) | ||
| 光电隔离 | 是 | 是 |
| 隔离组 | 500 VAC，1分钟 | 500 VAC，1分钟 |

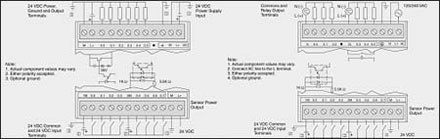

| 高速输入速率 | 见接线图 | 见接线图 |
| 高速计数器逻辑1=15–30 VDC | ||
| 高速计数器逻辑1=15–26 VDC | 20KHz(单相)，10KHz(两相) | 20KHz(单相)，10KHz(两相) |
| 同时接通的输入 | 30KHz(单相)，20KHz(两相) | 30KHz(单相)，20KHz(两相) |
| 电缆长度最大 | 所有 | 所有 |
| 屏蔽 | ||
| 500米(标准输入) | 500米(标准输入) | |
| 非屏蔽 | 50米(高速计数器输入) | 50米(高速计数器输入) |
| 300米(标准输入) | 300米(标准输入) | |
| 数字量输出特性 | ||
| 本机集成数字量输出点数 | 6输出 | 6输出 |
| 输出类型 | 固态-MOSFET(源型) | 干触点 |
| 额定电压 | 24 VDC | 24VDC或250VAC |
| 电压范围 | 20.4至28.8 VDC | 5至30V DC或5至250V AC |
| 浪涌电流(最大) | 8A，100ms | 5A，4s(10%工作率时) |
| 逻辑1(最小) | 20 VDC，最大电流 | - |
| 逻辑0(最大) | 0.1 VDC，10KΩ负载 | - |
| 每点额定电流(最大) | 0.75A | 2.0A |
| 每个公共端的额定电流(最大) | 6A | 10A |
| 漏电流(最大) | 10μA | - |
| 灯负载(最大) | 5 W | 30 W DC200 W AC |
| 感性嵌位电压 | L+减48 VDC，1W功耗 | - |
| 接通电阻(接点) | 0.3Ω典型值(0.6Ω最大值) | 0.2Ω(新的时候最大值) |
| 隔离 | ||
| 光电隔离(现场到隔离) | 500 VAC，1分钟 | - |
| 逻辑到接点 | - | 1500 VAC，1分钟 |
| 电阻(逻辑到接点) | - | 100 MΩ |
| 隔离组 | 见接线图 | 见接线图 |
| 延时(最大) | ||
| 断开到接通 | 2μs(Q0.0,Q0.1)，15μs(其它) | - |
| 接通到断开 | 10μs(Q0.0,Q0.1)，130μs(其它) | - |
| 切换 | - | 10ms |
| 脉冲频率(最大) | 20KHz(Q0.0和Q0.1) | 1Hz |
| 机械寿命周期 | - | 10,000,000(无负载) |
| 触点寿命 | - | 100,000(额定负载) |
| 同时接通的输出 | 55°C时，所有的输出(水平安装) | 55°C时，所有的输出(水平安装) |
| 45°C时，所有的输出(垂直安装) | 45°C时，所有的输出(垂直安装) | |
| 两个输出并联 | 是，仅输出同组时 | 否 |
| 电缆长度(最大) | ||
| 屏蔽 | 500米 | 500米 |
| 非屏蔽 | 150米 | 150米 |
CPU 222 尺寸图
