SIMATIC MicroComputing可用于： SIMATIC S7-200支持： Windows 95/98，Windows NT(不支持PC/PPI电缆)，Windows 2000。适用于PG 7xx编程器80486以上CPU(装有STEP 7-Micro/Win 32 V3.1版及以上本版编程软件) 内容包括：德、英、法、西班牙、意大利文说明书 全功能版本(包括所有功能) 限制版本(包括有限功能) SIMATIC S7-200 OPC服务器3.0 |
6ES7 810- 2MU00-0YX0 6ES7 810- 2ML00-0YX0 6ES7 810- 2MS00-0YX0 |
CP 5511 PCMCIA卡用于笔记本电脑与CPU或PROFIBUS-DP扩展模块的连接(187.5 Kbit/s或12 Mbit/s) |
6GK1 551 -1AA00 |
|
CP 5611 PCI卡用于PC与CPU或PROFIBUS-DP扩展模块的连接(187.5 Kbit/s或12 Mbit/s) |
6GK1 561 -1AA00 |
- 联结SIMATIC S7-200和PC的通信桥梁。
- 可利用标准的Windows应用来处理和显示来自S7-200的数据。
- 可用来创建(例如)数据库应用，操作员控制和监视界面(HMI)，也可用来创建统计评估的工具(利用Excel)或者满足复杂需求的计算模板。
------ SIMATIC MicroComputing使得来自S7-200的数据可以以廉价且先进的方式在标准Windows应用中显示并进行处理(例如，Visual Basic Visual C++或Excel)。
------ 为数众多的控制文件和图形元件提供了高度的灵活性。
------ 该软件可用于以下操作系统：
- Windows 95
- Windows 98
- Windows NT(不支持PC/PPI电缆)
------ SIMATIC S7-200 OPC服务器
------ SIMATIC S7-200OPC服务器可用于可示化系统(例如WinCC)，该系统的数据通过OPC服务器进行更新。

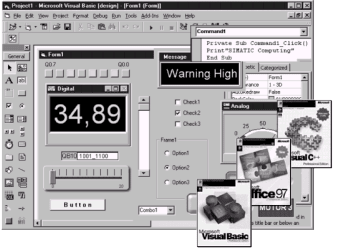

------ 集成的ActiveX容器包括：
- 用于过程数据的可视化和修改的控制元件：创建监视端控制界面时，不需编程即可理想地完成手头的工作。
- 用于所有支持OLE的Windows应用程序(例如Microsoft Office应用，Visual Basic，Visual C，C++)的Active X控件。例如，利用这种特性，过程数据可以读入Excel，工作表进行统计评估。
- 用于设计操作员界面的众多图形元件：例如切换，滑动装置控制，LED条，数字量输出区域，DIP切换等等。
- 用于LED和切换按钮的众多现成位图
- 用于直接访问CPU的控制元件：利用该功能，不需要STEP 7-Micro/WIN 32或者进行附加的编程即可对CPU数据进行显示和修改。
| 支持的硬件 | 支持通讯速率 | 支持的通讯协议 |
|
PC/PPI电缆； 通过PC串口相连 |
9.6 kbit/s 19.2 kbit/s |
PPI |
|
CP 5411； ISA PC通讯卡 |
9.6 kbit/s 19.2 kbit/s 187.5 kbit/s 12 Mbit/s1) |
PPI，MPI或PROFIBUS协议 |
|
CP 5511； Type II，PCMCIA卡用于笔记本电脑 |
9.6 kbit/s 19.2 kbit/s 187.5 kbit/s 12 Mbit/s1) |
PPI，MPI或PROFIBUS协议 |
|
CP 5611； PCI PC通讯卡3.0版本或更高 |
9.6 kbit/s 19.2 kbit/s 187.5 kbit/s 12 Mbit/s1) |
PPI，MPI或PROFIBUS协议 |
|
MPI； 内置于编程器，或PC ISA插卡 |
9.6 kbit/s 19.2 kbit/s 187.5 kbit/s 12 Mbit/s1) |
PPI，MPI或PROFIBUS协议 |

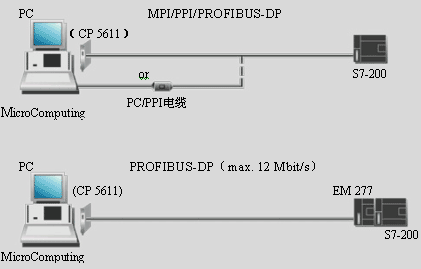

1) 使用EM 277 PROFIBUS扩展模块 图 SIMATIC MicroComputing的通讯方式 |
||
