说明 订货员 |
EM 231 CN AI 2× 热电阻 6ES7 231-7PB20-0XA0 |
| 通用技术规范 | |
|
尺寸（W×H×D） 重量 功率损失（耗散） |
71.2mm×80m×62mm 210g 1.8W |
| 物理 I/O 点数 | 2模拟量输入点 |
| 耗电量 | |
|
自+5V DC（自I/O总线） 自L+ L+电压范围，2级或DC传感器供电 |
87mA 60mA 20.4至28.8V DC |
| LED指示器 |
24V DC电源供电良好ON=无错， OFF=无24V DC电源，SF：ON=模块故障， 闪烁=输入信号错误,OFF=无错 |
| 模拟量输入特性 | |
| 绝缘 | |
|
现场至逻辑 现场至24V DC 24V到逻辑 |
500V AC 500V AC 500V AC |
|
共模输入范围 （输入通道至输入通道） |
0 |

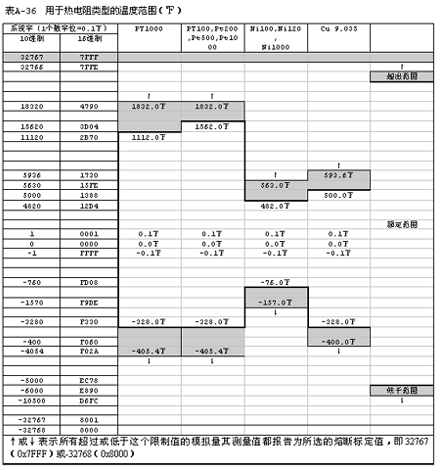

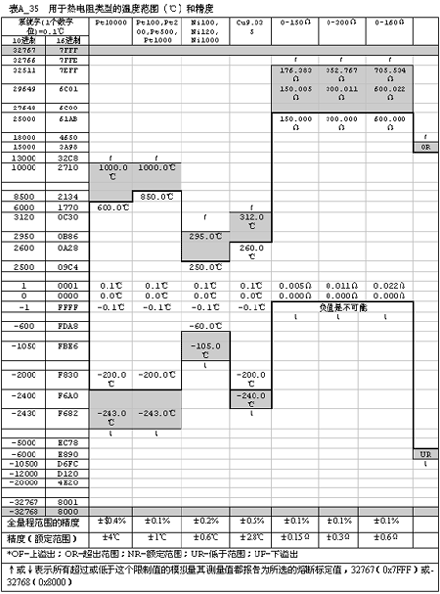

| 共模拒斥 | >120dB@ 120V AC |
| 输入类型 | 模块参考接地RTD |
| 输入范围 |
RTD类型（选一种）： Pt-100Ω，200Ω，500Ω，1000Ω (α=3850PPm，3920PPM， 3850.55 PPM，3916PPM，3902PM) Pt-10000Ω(α=3850PPM) Cu-9.035Ω(α=4720PPM) Ni-10Ω，120Ω，1000Ω (α=6720PPM，6178PPM) R-150Ω，300Ω，600ΩFS |
| 输入分辨率 | |
|
温度 电压 电阻 |
0.1℃/0.1℉ 15位加符号位 |
| 测量原理 | 西格玛三角 |
| 模块更新时间：所有通道 | 405ms（Pt 10000为700ms） |
| 连线长度（最大） | 100米至传感器 |
| 线回路电阻（最大） | 20Ω，Cu型2.7Ω |
| 噪声抑制 | 85dB@ 50Hz/60Hz/400Hz |
| 数据字格式 | 电阻：-27648至+27648 |
| 最大传感器功耗 | 1mw |
| 输入阻抗 | >10MΩ |
| 最大输入电压 | 30V DC（检测），5V DC（源） |
| 分辨率 | 15位+符号位 |
| 输入滤波衰减 | -3dB@ 3.6kHz |
| 基本误差 | 0.1% FS（电阻） |
| 重复性 | 0.05% FS |
| 冷接点误差 | |
组态热电阻模块的DIP开关。
RTD与传感器的接线，4线，3线，2线。
| EM 231 CN 热电阻模块 |
| EM 231 CN热电阻模块提供了S7-200与多种热电阻的连接接口。用户可以通过DIP开关来选择热电阻的类型，接线方式，测量单位和开路故障的方向。所有连接到模块上的热电偶必须是相同类型。 |

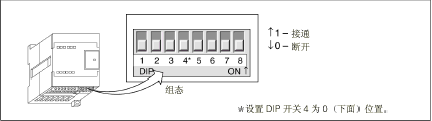

| DIP组态开关位于模块的下部，如图28所示。为使DIP开关设置起作用，用户需要给PLC和/或用户24V电源断电再通电。 |
通过设置相应RTD的DIP开关1，2，3，4和5来选择热电阻类型，如下表所示。
选择RTD类型
| RTD类型和字母 | SW1 | SW2 | SW3 | SW4 | SW5 |
| 100 Pt 0.003850缺省 | 0 | 0 | 0 | 0 | 0 |
| 200Ω Pt 0.003850 | 0 | 0 | 0 | 0 | 1 |
| 500Ω Pt 0.003850 | 0 | 0 | 0 | 1 | 0 |
| 1000Ω Pt 0.003850 | 0 | 0 | 0 | 1 | 1 |
| 100Ω Pt 0.003920 | 0 | 0 | 1 | 0 | 0 |
| 200Ω Pt 0.003920 | 0 | 0 | 1 | 0 | 1 |
| 500Ω Pt 0.003920 | 0 | 0 | 1 | 1 | 0 |
| 1000Ω Pt 0.003920 | 0 | 0 | 1 | 1 | 1 |
| 100Ω Pt 0.00385055 | 0 | 1 | 0 | 0 | 0 |
| 200Ω Pt 0.00385055 | 0 | 1 | 0 | 0 | 1 |
| 500Ω Pt 0.00385055 | 0 | 1 | 0 | 1 | 0 |
| 1000Ω Pt 0.00385055 | 0 | 1 | 0 | 1 | 1 |
| 100Ω Pt 0.003916 | 0 | 1 | 1 | 0 | 0 |
| 200Ω Pt 0.003916 | 0 | 1 | 1 | 0 | 1 |
| 500Ω Pt 0.003916 | 0 | 1 | 1 | 1 | 0 |
| 1000Ω Pt 0.003916 | 0 | 1 | 1 | 1 | 1 |
| 100Ω Pt 0.00302 | 1 | 0 | 0 | 0 | 0 |
| 200Ω Pt 0.003902 | 1 | 0 | 0 | 0 | 1 |
| 500Ω Pt 0.003902 | 1 | 0 | 0 | 1 | 0 |
| 1000Ω Pt 0.003902 | 1 | 0 | 0 | 1 | 1 |
| 备用 | 1 | 0 | 1 | 0 | 0 |
| 100Ω Ni 0.00672 | 1 | 0 | 1 | 0 | 1 |
| 120Ω Ni 0.00672 | 1 | 0 | 1 | 1 | 0 |
| 1000Ω Ni 0.00672 | 1 | 0 | 1 | 1 | 1 |
| 100Ω Ni 0.006178 | 1 | 1 | 0 | 0 | 0 |
| 120Ω Ni 0.006178 | 1 | 1 | 0 | 0 | 1 |
| 1000Ω Ni 0.006178 | 1 | 1 | 0 | 1 | 0 |
| 10000Ω Pt 0.003850 | 1 | 1 | 0 | 1 | 1 |
| 10Ω Cu 0.004270 | 1 | 1 | 1 | 0 | 0 |
| 150Ω FS 电阻 | 1 | 1 | 1 | 0 | 1 |
| 300Ω FS 电阻 | 1 | 1 | 1 | 1 | 0 |
| 600Ω FS 电阻 | 1 | 1 | 1 | 1 | 1 |
| SW6 | 开路故障极限值方向 | SW7 | 单位 | SW8 | 接线方式 |
| 0 | 开路故障正极限值(+3276.7度) | 0 | 摄氏度 | 0 | 3线 |
| 1 | 开路故障负极限值(-3276.7度) | 1 | 华氏度 | 1 | 2线或4线 |
| EM 231 CN热电阻模块接线 |
| 用户可以直接将EM 231 CN热电阻模块接到S7-200模块上，或者用户可用扩展接线方式。使用屏蔽线可达到最好的抗噪性。如果用户使用屏蔽线，应将屏蔽接到信号连接器的1至4针接地点上。该接地点与电源连接器的3至7针共地。如果有的热电阻输入通道没有使用，用户应将一个电阻器与没用的通道输入相连，以防止由于浮地输入信号产生的误差，影响有效通道的错误显示。 |
| 用户需将电源连到电源连接器的1和2针上。用户必须将电源连接器的针3连到附近的机壳地。用户可按三种方式将热电阻模块与传感器相连。精度最高的是4线，精度最低的是2线，建议只有在用户应用中不在乎接线误差时才用2线。 |
