说明 订货员 |
EM 231 CN AI 4×热电偶 6ES7 231-7PD22-0XA0 |
| 综 述 | |
|
尺寸（W×H×D） 重量 耗电（功耗） |
71.2mm×80mm×62mm 210g 1.8w |
| 物理I/O数 | 4个模拟输入点 |
| 耗电量 | |
|
自+5V DC（自I/O总线） 自L+ L+电压范围，2级或DC传感器供电 |
87mA 60mA 20.4至28.8V DC |
| LED 指示灯 | 24V DC电源供电良好ON=无错，OFF=无24V DC电源，SF：ON=模块故障，闪烁=输入信号错误,OFF=无错 |
| 模拟量输入特性 | |
| 绝缘 | |
|
现场至逻辑 现场至24V DC 24V到逻辑 |
500V AC 500V AC 500V AC |
|
共模输入范围 （输入通道至输入通道） |
120V AC |
| 共模抑制 | >120dB@ 120V AC |
| 输入类型 | 浮地热电偶 |
| 输入范围 |
热电偶类型(选一种) S，T，R，E，N，K，J 电压范围：+/-80mV |
| 输入分辨率 | |
|
温度 电压 电阻 |
0.1℃/0.1℉ 15位加符号位 |
| 测量原理 | 西格玛三角 |
| 模块更新时间：所有通道 | 405ms |
| 连线长度（最大） | 100米至传感器 |
| 线回路电阻（最大） | 最大为100Ω |
| 噪声抑制 | 85dB@ 50Hz/60Hz/400Hz |
| 数据字格式 | 电压：-27648至+27648 |
| 最大传感器功耗 | |
| 输入阻抗 | >1MΩ |
| 最大输入电压 | 30V DC |
| 分辨率 | 15位+符号位 |
| 输入滤波衰减 | -3dB@ 21kHz |
| 基本误差 | 0.1% FS（电压） |
| 重复性 | 0.05% FS |
| 冷接点误差 | ±1.5℃ |
组态EM 231 CN热电偶模块的DIP开关
选择热电偶类型，通过设置相应的DIP开关来选择热电偶的类型
| EM 231热电偶模块 |
| EM 231 CN热电偶模块提供一个方便的，隔离的接口，用于七种热电偶类型：J，K，E，N，S，T，和R型。 |
| 它允许S7-200连接微小的模拟量信号，±80mV范围。用户必须用DIP开关来选择热电偶的类型，断线检查，测量单位，冷端补偿和开路故障方向。所有连到模块上的热电偶必须是相同类型。 |

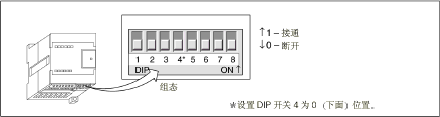

| 组态DIP开关位于模块的下部，如图29所示。为了使DIP开关设置起作用，用户需要给PLC和/或用户的电源断电再通电。 |
| 热电偶类型 | SW1 | SW2 | SW3 |
| J（默认） | 0 | 0 | 0 |
| K | 0 | 0 | 1 |
| T | 0 | 1 | 0 |
| E | 0 | 1 | 1 |
| R | 1 | 0 | 0 |
| S | 1 | 0 | 1 |
| N | 1 | 1 | 0 |
| +/- 80mV | 1 | 1 | 1 |
| SW5 |
开路故障 极限值方向 |
SW6 | 断线检测 | SW7 | 测量单位 | SW8 | 冷端补偿 |
| 0 | 开路故障正极限值(+3276.7度) | 0 | 使能断线检测 | 0 | 摄氏度 | 0 | 使能冷端补偿 |
| 1 | 开路故障负极限值(-3276.7度) | 1 | 禁止断线检测 | 1 | 华氏度 | 1 | 禁止冷端补偿 |

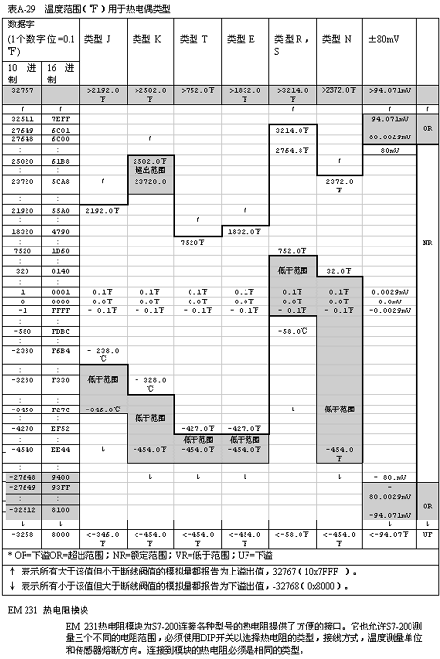

表A-28和表A-29表示每种热电偶的温度范围和准确度。
