说明 订货号 |
EM 232 CN AQ2 x 12位 6ES7 232-0HB21-0XA8 |
| 通用技术规范 | |
|
尺寸(W x H x D) 重量 功率损失(耗散) |
46×80×62mm 148 g 2 W |
| 点数 | 2路模拟量输出 |
| 功率损耗 | |
| +5V DC(从I/O总线) | 20 mA |
| 从L+ | 70mA(带2路输出20mA) |
| L+电压范围第2级或DC传感器供电 | 20.4～28.8 |
| LED指示器 |
24V DC状态 亮=无故障灭=无24V DC电源 |
| 模拟量输出特性 | |
| 模拟量输出点数 | 2 |
| 隔离(现场侧到逻辑线路) | 无 |
|
信号范围 电压输出 电注输出 |
±10V 0～20mA |
|
数据字格式 电压 电流 |
-32000～+32000 0～+32000 |
|
分辨率全量程 电压 电流 |
12位 11位 |
| 精度 | |
|
最差情况,（0°~55℃） 电压输出 电流输出 |
满量程的±2% 满量程的±2% |
|
典型情况（25℃） 电压输出 电流输出 |
满量程的±0.5% 满量程的±0.5% |
|
稳定时间 电压输出 电流输出 |
100μs 2mS |
|
最大驱动@24V用户电源 电压输出 电流输出 |
最小5000Ω 最大500Ω |

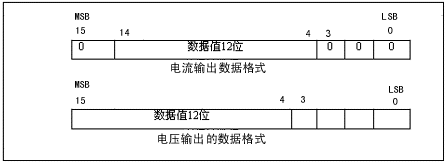

图A-23为CPU中模拟量输出字中12位数据值的存放位置。
------注意:数字量到模拟量转换器（DAC）的12位读数，其输出数据格式是左端对齐的，最高有效位：0表示是正值数据字，数据在装载到DAC寄存器之前，4个连续的0是被裁断的，这些位不影响输出信号值。
