说明 订货号 |
EM 231 AI4 x 12位 6ES7 231-0HC22-0XA0 |
| 通用技术规范 | |
|
尺寸(W x H x D) 重量 功率损失(耗散) |
71.2×80×62mm 183 g 2 W |
| 点数 | 4路模拟量输入 |
| 功率损耗 | |
| +5V DC(从I/O总线) | 20mA |
| 从L+ | 60 mA |
| L+电压范围第2级或DC传感器供电 | 20.4～28.8 |
| LED指示器 |
24V DC状态 亮=无故障灭=无24V DC电源 |
| 模拟量输入特性 | |
| 模拟量输入点数 | 4 |
| 隔离(现场与逻辑电路间) | 无 |
| 输入类型 | 差分输入 |
|
电压(单极性) 电压(双极性) 电流 |
0～10V，0～5V ±5V，±2.5V 0～20mA |
|
输入分辨率 电压(单极性) 电压(双极性) 电流 |
2.5mV(0～10V时) 1.25mV(0～5V时) 2.5mV(±5V时) 1.25mV(±2.5V时) 5μA(0～20mA时) |
| 模数转换时间 | ＜250μs |
| 模拟量输入响应 | 1.5ms～95% |
| 共模抑制 | 40dB，DC to 60Hz |
| 共模电压 | 信号电压+共模电压(必须小于等于12V) |
|
数据字格式 双极性，全量程范围 单极性，全量程范围 |
-32000～+32000 0～32000 |
| 输入阻抗 | 大于等于10MΩ |
| 输入滤波器衰减 | -3db@3.1KHz |
| 最大输入电压 | 30V DC |
| 最大输入电流 | 32mA |
| 分辨率 | 12位A/D转换器 |

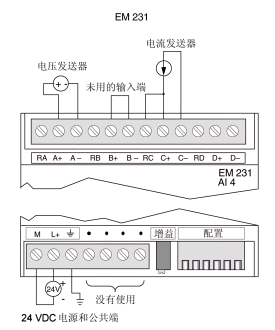

------表A-12所示为如何用DIP开关设置EM 231模块。开关1、2和3可选择模拟量输入范围。所有的输入设置成相同的模拟量输入范围。下表中，ON为接通，OFF为断开。
------ 表A-12 EM 231选择模拟量输入范围的开关表
| 单极性 | 满量程输入 | 分辨率 | ||
| SW1 | SW2 | SW3 | ||
| ON | OFF | ON | 0到10V | 2.5mV |
| ON | OFF | 0到5V | 1.25mV | |
| 0到20mA | 5uA | |||
| 双极性 | 满量程输入 | 分辨率 | ||
| SW1 | SW2 | SW3 | ||
| OFF | OFF | ON | ±5V | 2.5mV |
| ON | OFF | ±2.5V | 1.25mV | |

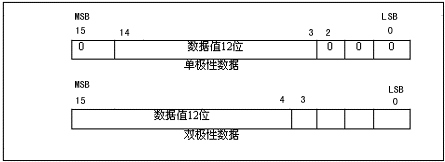

图A-21 为CPU中模拟量输入字中12位数据值的存放位置。
------模拟量到数字量转换器(ADC)的12位读数，其数据格式是左端对齐的。最高有效位是符号位：0表示是正值数据字，对单极性格式，3个连续的0使得ADC计数数值每变化1个单位则数据字的变化是以8为单位变化的。对双极性格式，4个连续的0使得ADC计数数值每变化1个单位，则数据字的变化是以16为单位变化的。
