| 订货数据 | 订货号 |
| EM 222 数字量输出模块 | |
|
· 4点输出，24VDC · 4点输出，继电器 · 8点输出，24V DC · 8点输出，继电器 · 8点输出，120/230VAC |
6ES7 222-1BD22-0XA0 6ES7 222-1HD22-0XA0 6ES7 222-1BF22-0XA0 6ES7 222-1HF22-0XA0 6ES7 222-1EF22-0XA0 |
|
EM 222 订货号 |
DC输出 6ES7 222-1BF22-0XA0 |
继电器输出 6ES7 222-1HF22-0XA0 |
| 输出特性 | ||
|
I/O端子排 输出点数 额定负载电压L+/L1 · 允许范围 |
可拆卸 8 24V DC 20.4-28.8V DC |
可拆卸 8 24V DC/24V～230V AC 5～30V DC，20～250V AC |
|
输出电压 · "1"信号 隔离 · 每组点数 |
最小 20V D C光耦 4 |
- 继电器 4 |
|
输出电流总和 · "1"信号 40℃时额定值 55℃时额定值 最小电流 · "0"信号 |
0.75A 0.75A - 10μA |
2.0A 2.0A - 0mA |
|
输出电流总和 · 40℃ · 55℃(水平安装) |
3.0A 3.0A |
8A 8A |
|
2个相邻输出电流总和 · 40℃ · 55℃(水平安装)--- |
0.75A 0.75A |
4A 4A |
|
接点开关容量 · 阻性负载 · 感性负载 · 灯负载 |
0.75A 0.75A 5W |
2A 2A 30/200W(DC/AC) |
|
接点寿命 · 机械寿命 · 额定负载电压时 |
- - |
10×106 100000 |
|
短路保护 电缆长度 · 非屏蔽 · 屏蔽 |
外部提供 150米 500米 |
外部提供 150米 500米 |
|
功率损耗 · 从背板总线(5V DC) · 从传感器电源或外部电源(24V DC) |
50mA - |
40mA 72mA |
| 物理特性 | ||
|
功耗(典型值) 尺寸(W×H×D) 重量 |
2W 45×80×62mm 150g |
2W 45×80×62mm 170g |
|
EM 222 数字量输出模块 订货号 |
AC输出 6ES7 222-1EF22-0XA0 |
|
| 物理特性 | ||
|
尺寸(mm)(W×H×D) 重量 功耗 +5 VDC消耗电流 |
71.2mm×80mm×62mm 165g 4W 110mA |
|
| 输出特性 | ||
|
输出点数 类型 额定电压 电压范围 浪涌电流 逻辑"1"(最小) 逻辑"0"(最大) |
8×AC 120/230V 过零触发 120/230 VAC 85 至264 VAC (47至63Hz) 5 A rms 2 AC 周期，最大 L1 - (0.9 V rms)，最小- |
|
|
每输出点额定电流 每组公共点输出额定电流 漏电流 灯负载 感性电压限制 开通状态电阻 |
0.5A AC1 0.5 A AC 1.1mA rms，132VAC和1.8mA rms，264VAC最大 60W - 最大410Ω当负载电流小于50mA |
|
|
隔离（现场与逻辑之间） · 光隔离 · 隔离组数 |
有 1500VAC 1分钟 1组，单独隔离 |
|
|
延时 · 关到开/开到关 · 开关 |
0.2ms+1/2 AC 周期最大 - |
|
|
开关频率(最大) 可同时为on的输出点数 |
10Hz 所有点（低于55℃） |
|
|
电缆长度 · 屏蔽 · 非屏蔽 |
500m 150m |
|
| 注：负载电流必须是全波的，由于采用过零触发电路，如果是半波电流将不能正常输出，正常情况下最小负载是50mA AC，当电流介于5mA-50mA AC时，电流还是可控的，但由于此时会有相当于410Ω的串联等效电阻，因此会有附加的电压降。 | ||
|
EM 222数字量输出模板 订 货 号 |
DC输出6ES7 222-1BD22-0XA0 | 继电器输出6ES7 222-1HD22-0XA0 |
| 物理规格 | ||
|
外形尺寸（宽×高×深），单位[mm] 重量 功耗 VDC 要求 · +5 VDC · +24 VDC |
46 x 80 x 62 120 g 3 W 40 mA -- |
46 x 80 x 62 150 g 4 W 30 mA ON：20 mA/输出，20.4 - 28.8 VDC |
| 输出特点 | ||
| 输出点数 | 4 | 4 |
| 类型 | 固态--MOSFET1 | 干触点 |
| 额定电压 | 24 VDC | 24 VDC 或 250 VAC |
| 电压范围 | 20.4 - 28.8 VDC | 12 - 30 VDC 或 12 - 250 VAC |
| 耐冲击电流（最大） | 30 A | 10% 占空比时，15 A 持续 4s |
| 逻辑 1（最小） | 20 VDC | -- |
| 逻辑 0（最大） | 0.2 VDC | -- |
| 每点额定电流（最大） | 5 A | 10 A 阻性；2 A DC 感性；3 A AC 感性 |
| 每点额定电流（最大） | 5 A | 10 A |
| 漏电电流 | 30 μA | -- |
| 指示灯负载 | 50 W | 100 W DC/1000W AC |
| 感性箝位电压 | L +/- 47 V 2 | -- |
| 通态电阻（触点） | 最大 0.05 Ω | 最大 0.1Ω |
|
隔离 · 光电隔离（现场电源和逻辑电源之间） · 线圈和逻辑电源之间 · 线圈和触点之间 · 电阻（线圈和触点之间） · 隔离组 |
500 VAC，1 分钟 -- -- -- 1 点 |
-- 无 1500 V AC 持续 1 分钟 最小 100 MΩ 1 点 |
|
延时（关-开/开-关） · 开关 |
500 μs -- |
-- 15 ms |
| 开关频率（最大） | -- | 1 Hz |
| 机械式开关次数 | -- | 30,000,000（空载） |
| 触点寿命 | -- | 30,000（额定负载） |
| 允许工作温度 | 55 ° C |
55°C，20 A 最大模板电流 3 40°C，每点 10 A |
| 2 点输出并联 | √ | × |
|
电缆长度 · 有屏蔽 · 没有屏蔽 |
500 m 150 m |
500 m 150 m |
|
1 如果用机械触点给 S7-200 CPU 供电或其它数字量扩展模板供电，该机械触点将发送"1"信号到数字量输出大约 50 ms。在设计时必须考虑到这一点，尤其是使用短脉冲响应时间的装置时。 2 如果由于感性开关次数过频或异常，造成输出过热，输出点会关闭或损坏。如果输出发出的热量超过 0.7 J，致使感性负载关闭，则说明输出可能过热或损坏。为了消除这种限制，可以与负载并联一个如《S7-200 可编程控制器系统手册》中所述的抑制回路。但这些组件应根据具体应用正确选配。 3 EM 222 DO 4 x 继电器输出模板与其它 S7-200 模板的 FM 额定值不同。该模板为 T4 额定值，而对于 FM Class I, Division Groups A、B、C、和 D 危险条件，额定值为 T4A。 |
||

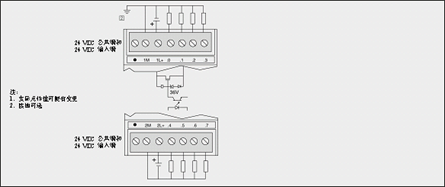

EM 222数字输出8×24V DC连接端子图（6ES7 222-1BF22-0XA0

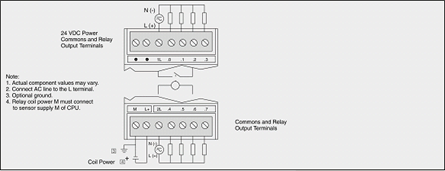

EM 222数字输出8×24V继电器连接端子图（6ES7 222-1HF22-0XA0）

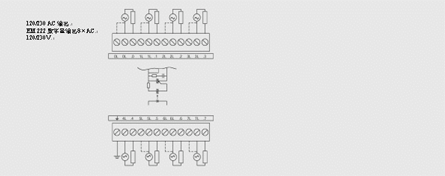

EM 222数字输出8×120/230V AC连接器端子图（6ES7 222-1EF22-0XA0）

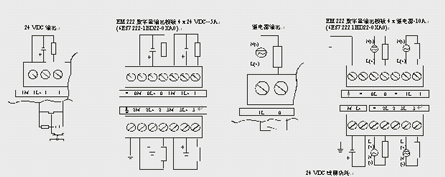

EM 222数字量输出模板4×24VDC-5A、4×继电器-10A（6ES7 222-1BD22-0XA0、6ES7 222-1HD22-0XA0）
