CPU 226 订货数据
| 订货数据 | 订货号 |
| CPU 226 | |
|
24V DC电源 24V DC输入 24V DC输出 |
6ES7 216-2AD23-0XB0 |
|
100～230V AC电源 24V DC输入 继电器输出 |
6ES7 216-2BD23-0XB0 |
CPU 226 技术数据
| 描述 | CPU 226 DC/DC/DC | CPU 226 AC/DC/继电器 |
| 物理特性 | ||
|
尺寸 (W X H X D) 重量 功耗 |
196 x 80 x 62 mm 550 g 11 W |
196 x 80 x 62 mm 660 g 17 W |
| 存储器特性 | ||
|
程序存储器 在线程序编辑时 非在线程序编辑时 数据存储器 装备(超级电容) (可选电池) |
16384 bytes 24576 bytes 10240 bytes 100小时/典型值(40°C时最少70小时) 200天/典型值 |
16384 bytes 24576 bytes 10240 bytes 100小时/典型值(40°C时最少70小时) 200天/典型值 |
| I/O特性 | ||
|
本机数字量输入 本机数字量输出 本机模拟量输入 本机模拟量输出 数字I/O映象区 模拟I/O映象区 允许最大的扩展I/O模块 允许最大的智能模块 脉冲捕捉输入 高速计数器 总数 单相计数器 两相计数器 脉冲输出 |
24 输入 16 输出 无 无 256 (128输入/128输出) 64(32输入/32输出) 7个模块 7个模块 24 6个 6，每个30KHz 4，每个20KHz 2个20KHz(仅限于DC输出) |
24 输入 16 输出 无 无 256 (128输入/128输出) 64(32输入/32输出) 7个模块 7个模块 24 6个 6，每个30KHz 4，每个20KHz 2个20KHz(仅限于DC输出) |
| 常规特性 | ||
|
定时器总数 1ms 10ms 100ms 计数器总数 内部存储器位掉电保持 时间中断 边沿中断 模拟电位器 布尔量运算执行时间 时钟 卡件选项 |
256个 4个 16个 236个 256(由超级电容或电池 备份) 256(由超级电容或电池 备份) 112(存储在EEPROM) 2个1ms分辨率 4个上升沿和/或4个下降沿 2个8位分辨率 0.22μs 内置 存储卡和电池卡 |
256个 4个 16个 236个 256(由超级电容或电池 备份) 256(由超级电容或电池 备份) 112(存储在EEPROM) 2个1ms分辨率 4个上升沿和/或4个下降沿 2个8位分辨率 0.22μs 内置 存储卡和电池卡 |
| 集成的通信功能 | ||
|
接口 PPI/T波特率 自由口波特率 每段最大电缆长度 最大站点数 最大主站数 点到点(PPI主站模式) MPI连接 |
2个RS-485接口 9.6,19.2和187.5kbaud 1.2kbaud 至 115.2kbaud 使用隔离的中继器： 187.5kbaud可达1000 米，38.4kbaud可达1200米 未使用隔离中继器：50米 每段32个站，每个网络 126个站 32 是(NETR / NETW) 共4个，2个保留 (1个给PG，1个给OP) |
2个RS-485接口 9.6, 19.2和187.5kbaud 1.2kbaud 至 115.2kbaud 使用隔离的中继器： 187.5kbaud可达1000 米，38.4kbaud可达1200米 未使用隔离中继器：50米 每段32个站，每个网络 126个站 32 是(NETR / NETW) 共4个，2个保留 (1个给PG，1个给OP) |
| 电源特性 | ||
| 输入电源 | ||
|
输入电压 输入电流 冲击电流 隔离(现场与逻辑) 保持时间(掉电) 保险(不可替换) |
20.4至28.8V DC 150mA (仅CPU， 24V DC) 1050mA (最大负载， 24V DC) 12A，28.8V DC时 不隔离 10ms，24V DC时 3A，250V时慢速熔断 |
85至264V AC(47至 63 Hz) 80/40mA(仅CPU， 120/240V AC) 320/160mA(最大负载， 120/240V AC) 20A，264V AC时 1500V AC 20 / 80ms，120/240V AC时 2A，250 V时慢速熔断 |
| 24V DC传感器电源 | ||
|
传感器电压 电流限定 纹波噪声 隔离(传感器与逻辑) |
L+减5V 1.5A峰值，终端限定非破 坏性 来自输入电源 非隔离 |
20.4 至 28.8 VDC 1.5A峰值，终端限定非破 坏性 小于1 V峰分值 非隔离 |
| 数字量输入特性 | ||
|
本机集成数字量输入点数 输入类型 额定电压 最大持续允许电压 浪涌电压 逻辑1信号 (最小) 逻辑0信号 (最大) 输入延迟 连接2线接近开关传感器(Bero) 允许漏电流最大 隔离(现场与逻辑) 光电隔离 隔离组 高速输入速率 高速计数器逻辑 1=15 – 30V DC 高速计数器逻辑 1=15 – 26V DC 同时接通的输入 电缆长度最大 屏蔽 非屏蔽 |
24输入 漏型/源型 (IEC 类型1/ 漏型) 24 VDC，4mA典型值时 30V DC 35V DC，0.5秒 15V DC，2.5mA 5 VDC，1mA 可选(0.2至12.8ms) 1mA 是 500V AC，1分钟 见接线图 20KHz(单相)， 10KHz( 两相) 30KHz(单相)，20KHz (两相) 500米(标准输入) 50米(高速计数器输入) 300米(标准输入) |
24输入 漏型/源型 (IEC 类型1/ 漏型) 24V DC，4mA典型值时 30V DC 35V DC，0.5秒 15V DC，2.5mA 5 VDC，1mA 可选(0.2至12.8ms) 1mA 是 500V AC，1分钟 见接线图 20KHz(单相)， 10KHz( 两相) 30KHz(单相)，20KHz (两相) 500米(标准输入) 50米(高速计数器输入) 300米(标准输入) |
| 数字量输出特性 | ||
|
本机集成数字量输出 点数 输出类型 额定电压 电压范围 浪涌电流(最大) 逻辑1(最小) 逻辑0(最大) 每点额定电流(最大) 每个公共端的额定电流 (最大) 漏电流(最大) 灯负载(最大) 感性嵌位电压 接通电阻(接点) 隔离 光电隔离(现场到隔离) 逻辑到接点 电阻(逻辑到接点) 隔离组 |
16输出 固态 - MOSFET(源型) 24 VDC 20.4至 28.8 VDC 8A，100ms 20 VDC，最大电流 0.1 VDC，10KΩ 负载 0.75A 6 A 10uA 5 W L+ 减48 VDC，1W功耗 0.3 Ω典型值(0.6Ω最大值) 500 VAC，1分钟 - - 见接线图 |
16输出 干触点 24VDC或250V AC 5至30V DC或5至 250V AC 5A，4s (10%工作率时) - - 2.0A 10A - 30 W DC；200 W AC - 0.2 Ω(新的时候最大值) - 1500 VAC，1分钟 100 MΩ 见接线图 |
|
延时(最大) 断开到接通 接通到断开 切换 脉冲频率(最大) 机械寿命周期 触点寿命 同时接通的输出 两个输出并联 电缆长度(最大) 屏蔽 非屏蔽 |
2μs(Q0.0, Q0.1)，15μs(其它) 10μs(Q0.0, Q0.1)，130μs(其它) - 20KHz(Q0.0和Q0.1) - - 55°C时，所有的输出 (水平安装) 45°C时，所有的输出 (垂直安装) 是，仅输出同组时 500米 150米 |
- - 10ms 1Hz 10,000,000(无负载) 100,000(额定负载) 55°C时，所有的输出 (水平安装) 45°C时，所有的输出 (垂直安装) 否 500米 150米 |

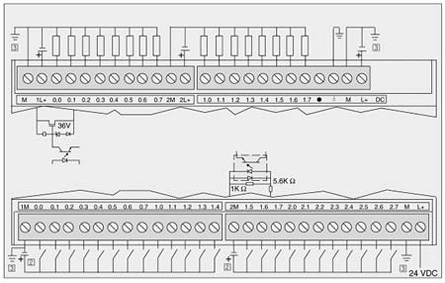

CPU226 尺寸图
