CPU 224 订货数据
| 订货数据 | 订货号 |
| CPU 224 | |
|
24V DC电源 24V DC输入 24V DC输出 |
6ES7 214-1AD23-0XB0 |
|
100～230V AC电源 24V DC输入 继电器输出 |
6ES7 214-1BD23-0XB0 |
CPU 224 技术规范
| CPU 224 DC/DC/DC | CPU 224 AC/DC/继电器 | |
| 物理特性 | ||
|
尺寸(W X H X D) 重量 功耗 |
120.5 x 80 x 62 mm 360 g 7 W |
120.5 x 80 x 62 mm 410 g 10 W |
| 存储器特性 | ||
|
程序存储器 在线程序编辑时 非在线程序编辑时 数据存储器 装备(超级电容) (可选电池) |
8192 bytes 12288 bytes 8192 bytes 100小时/典型值(40°C时最少70小时) 200天/典型值 |
8192 bytes 12288 bytes 8192 bytes 100小时/典型值(40°C时最少70小时) 200天/典型值 |
| I/O特性 | ||
|
本机数字量输入 本机数字量输出 本机模拟量输入 本机模拟量输出 数字I/O映象区 模拟I/O映象区 允许最大的扩展I/O模块 允许最大的智能模块 脉冲捕捉输入 高速计数器 总数 单相计数器 两相计数器 脉冲输出 |
14 输入 10 输出 无 无 256 (128 输入/128输出) 64(32输入/32输出) 7个模块 7个模块 14 6个 6，每个30KHz 4，每个20KHz 2个20KHz(仅限于DC输出) |
14 输入 10 输出 无 无 256 (128 输入/128输出) 64(32输入/32输出) 7个模块 7个模块 14 6个 6，每个30KHz 4，每个20KHz 2个20KHz(仅限于DC输出) |
| 常规特性 | ||
|
定时器总数 1ms 10ms 100ms 计数器总数 内部存储器位掉电保持 时间中断 边沿中断 模拟电位器 布尔量运算执行时间 时钟 卡件选项 |
256个 4个 16个 236个 256(由超级电容或电池备 份) 256(由超级电容或电池备 份) 112(存储在EEPROM) 2个1ms分辨率 4个上升沿和/或4个下降沿 2个8位分辨率 0.22ms 内置 存储卡和电池卡 |
256个 4个 16个 236个 256(由超级电容或电池备 份) 256(由超级电容或电池备 份) 112(存储在EEPROM) 2个1ms分辨率 4个上升沿和/或4个下降沿 2个8位分辨率 0.22ms 内置 存储卡和电池卡 |
| 集成的通信功能 | ||
|
接口 PPI,DP/T波特率 自由口波特率 每段最大电缆长度 最大站点数 最大主站数 点到点(PPI主站模式) MPI连接 |
1个RS-485接口 9.6,19.2和187.5kbaud 1.2kbaud至 115.2kbaud 使用隔离的中继器：187.5kbaud可达1000米，38.4kbaud可达1200米 未使用隔离中继器：50米 每段32个站，每个网络126个站 32 是(NETR/NETW) 共4个，2个保留 (1个给PG，1个给OP) |
1个RS-485接口 9.6,19.2和187.5kbaud 1.2kbaud至115.2kbaud 使用隔离的中继器：187.5kbaud可达1000米，38.4kbaud可达1200米 未使用隔离中继器：50米 每段32个站，每个网络126个站 32 是(NETR/NETW) 共4个，2个保留 (1个给PG，1个给1OP) |
| 电源特性 | ||
| 输入电源 | ||
|
输入电压 输入电流 冲击电流 隔离(现场与逻辑) 保持时间(掉电) 保险(不可替换) |
20.4至28.8V DC 110mA(仅CPU，24V DC) 700mA(最大负载， 24V DC) 12A 28.8V DC时 不隔离 10ms24V DC时 3A 250V时慢速熔断 |
85 至 264V AC(47至 63Hz) 60/30mA (仅CPU，120/240V AC) 200/100mA (最大负载， 120/240V AC) 20A，264V AC时 1500V AC 20/80ms，120/ 240V AC时 2A，250V时慢速熔断 |
| 24V DC传感器电源 | ||
|
传感器电压 电流限定 纹波噪声 隔离(传感器与逻辑) |
L+ 减5V 1.5A峰值，终端限定非破坏性 来自输入电源 非隔离 |
20.4 至28.8VDC 1.5A峰值，终端限定非破坏性 小于1V峰分值 非隔离 |
| 数字量输入特性 | ||
|
本机集成数字量输入点数 输入类型 额定电压 最大持续允许电压 浪涌电压 逻辑1信号( 最小) 逻辑0信号( 最大) 输入延迟 连接2线接近开关传感 器(Bero) 允许漏电流最大 隔离(现场与逻辑) 光电隔离 隔离组 高速输入速率 高速计数器逻辑1=15–30V DC 高速计数器逻辑1=15–26V DC 同时接通的输入 电缆长度最大 屏蔽 非屏蔽 |
14输入 漏型/源型(IEC类型1/漏型) 24V DC，4mA典型值时 30V DC 35V DC，0.5秒 15V DC，2.5mA 5V DC，1mA 可选(0.2至12.8ms) 1mA 是 500V AC，1分钟 见接线图 20KHz(单相)，10KHz(两 相) 30KHz(单相)，20KHz(两 相) 所有 500米(标准输入) 50米(高速计数器输入) 300米(标准输入) |
14输入 漏型/源型(IEC类型1/漏型) 24V DC，4mA典型值时 30V DC 35V DC，0.5秒 15V DC，2.5mA 5V DC，1mA 可选(0.2至12.8ms) 1mA 是 500V AC，1分钟 见接线图 20KHz(单相)，10KHz(两 相) 30KHz(单相)，20KHz(两 相) 所有 500米(标准输入) 50米(高速计数器输入) 300米(标准输入) |
| 数字量输出特性 | ||
|
本机集成数字量输出点数 输出类型 额定电压 电压范围 浪涌电流(最大) 逻辑1(最小) 逻辑0(最大) 每点额定电流(最大) 每个公共端的额定电流(最大) 漏电流(最大) 灯负载(最大) 感性嵌位电压 接通电阻(接点) 隔离 光电隔离(现场到隔离) 逻辑到接点 电阻(逻辑到接点) 隔离组 |
10输出 固态 - MOSFET(源型) 24V DC 20.4至 28.8 VDC 8A，100ms 20V DC，最大电流 0.1V DC，10KΩ 负载 0.75A 6 A 10μA 5 W L+ 减48V DC，1W功耗 0.3 Ω典型值(0.6Ω最大值) 500V AC，1分钟 - - 见接线图 |
10输出 干触点 24V DC或250V AC 5至30V DC或5至250V AC 5A，4s (10%工作率时) - - 2.0A 10A - 30W DC ；200W AC - 0.2 Ω(新的时候最大值) - 1500V AC，1分钟 100 MΩ 见接线图 |
|
延时(最大) 断开到接通 接通到断开 切换 脉冲频率(最大) 机械寿命周期 触点寿命 同时接通的输出 两个输出并联 电缆长度(最大) 屏蔽 非屏蔽 |
2μs(Q0.0, Q0.1)，15μs (其它) 10μs(Q0.0, Q0.1)， 130μs(其它) - 20KHz(Q0.0和Q0.1) - - 55°C时，所有的输出(水 平安装) 45°C时，所有的输出(垂 直安装) 是，仅输出同组时 500米 150米 |
- - 10ms 1Hz 10,000,000(无负载) 100,000(额定负载) 55°C时，所有的输出(水 平安装) 45°C时，所有的输出(垂 直安装) 否 500米 150米 |

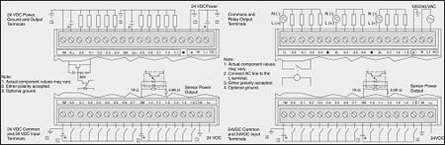

CPU 224 DC/DC/DC 连接器端子图

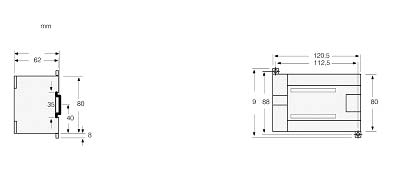

CPU 224 尺寸图
